项目名称：     长沙市望城一中学生宿舍4栋改造工程

建设地点：     长沙

改造设计时间： 2015年

设计单位：     湖南省既有建筑节能改造产学研创新平台、湖南省中建设计监理有限公司

施工单位：     湖南万众建筑安装工程有限公司、湖南省天和建筑节能科技有限公司

建筑面积：     4200m2

 改造面积：     700m2

结构类别：     砖混结构

 竣工时间：     2016年

一、工程概况

长沙市望城一中学生宿舍4栋，位于长沙市望城区，建筑层高5层、总建筑面积为4200m2，外窗改造面积为700m2。该建筑为砖混结构，内走廊式建筑，每层24个宿舍。改造前建筑概况为：外窗：铝合金单玻门窗。

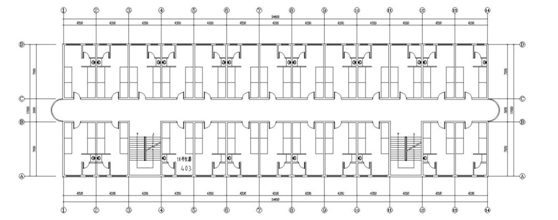

图1学生宿舍4栋平面图



二、改造目标

2.1指导思想及工程背景

2.1.1　既有居住建筑节能改造依据

（1）《长沙市人民政府办公厅关于印发<长沙市既有居住建筑节能改造实施工作方案>的通知》 ；

（2）《夏热冬冷地区既有居住建筑节能设计标准》（JGJ 134-2010）；

（3）《夏热冬冷地区既有居住建筑节能改造技术导则》 ；

（4）《长沙市既有居住建筑节能改造技术导则》；

（5）《建筑反射/保温隔热涂料应用技术规程》DBJ43/T303-2014；

    （6）《建筑玻璃用功能膜》（GB/T2906）。



三、 改造前后对比



图2 改造后

四、改造技术要求

遮阳改造后，外窗的综合遮阳系数及玻璃的可见光透射比要求：

窗墙面积比外窗综合遮阳系数玻璃可见光透射比

南、北向东、西向

≤0.40≤0.25≤0.50≥0.30

>0.40>0.25≤0.40

注：外窗综合遮阳系数按《夏热冬冷地区居住建筑节能设计标准》JGJ134规定方法计算。

五、改造方案

外窗改造：

在原有窗户铝合金单玻门窗上贴一层隔热膜。

5.1技术要求:

为了确保本次节能改造整体符合《长沙市既有居住建筑节能改造技术导则》中关于遮阳改造的技术要点的要求，对外窗为铝合金单层透明玻璃的学生宿舍4＃楼采取在玻璃内侧粘贴建筑玻璃隔热膜的方式进行遮阳改造。

①单层透明玻璃粘贴龙膜的遮阳验算

根据《夏热冬冷地区居住建筑节能设计标准》（JCJ134-2010）第4.0.6条，窗的综合遮阳系数计算公式SC=SCC×SD=SCB×(1-FK/FC)×SD进行反推导，经计算，此次改造玻璃南向窗墙比≤0.4，东西向窗墙比≤0.25，所以选用的隔热膜应达到性能参数的要求如表5.1：

表5.1：隔热膜应达到性能参数的要求

窗户类型性能参数南向窗墙比≤0.4

东西向窗墙比≤0.25

铝合金单层白玻窗遮阳系数0.5/0.8=0.625

可见光透射比0.3/0.83=0.36

②贴膜产品的选用

根据《长沙市既有居住建筑节能改造技术导则》关于节能产品的选用要求，学生公寓4＃楼遮阳改造选用由长沙龙胤节能科技有限公司提供的美国龙膜R50SRCDF，该产品隔热保温性能好，透光率高，施工快捷，环保安全，其产品的性能参数为表5.2：

表5.2：R50SRCDF产品的性能参数

产品型号遮阳系数可见光透过率

R50SRCDF0.510.68

③ 贴隔热膜遮阳后的遮阳效果验算

本次所采用的龙膜R50SRCDF产品，遮阳系数=0.51，可见光透射比=0.68，根据《夏热冬冷地区居住建筑节能设计标准》（JCJ134-2010）第4.0.6条，窗的综合遮阳系数计算公式SC=SCC×SD=SCB×(1-FK/FC)×SD；玻璃的可见光透射比=玻璃的可见光透射比*膜的可见光透射比，可推导计算出如下结果：

表5.3：改造后外窗性能计算结果

外窗类型改造后的外窗综合遮阳系数改造后的玻璃可见光透射比是否符合导则要求

单层透明玻璃窗0.408（0.51*0.80）0.56（0.83*0.68）符合要求
